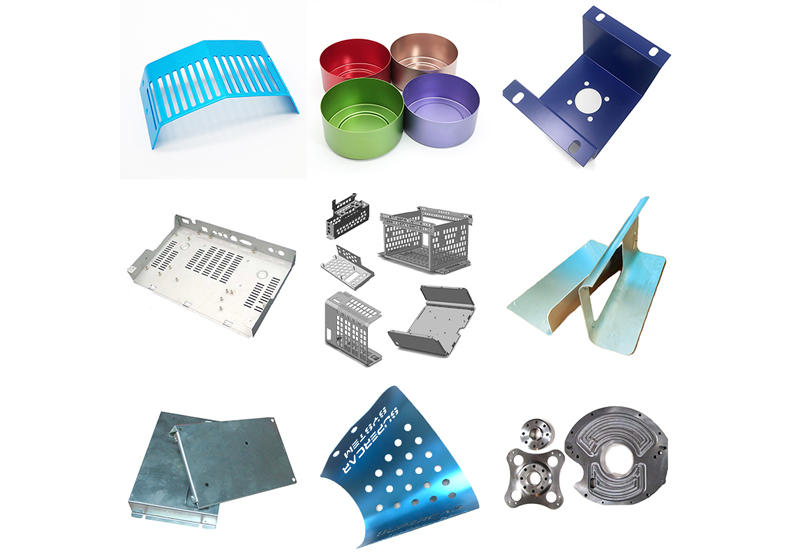

Fornecendo soluções integradas para empresas de dispositivos médicos.

Fornecendo soluções integradas para empresas de dispositivos médicos.
Jul.18,2026
Compartilhe:

Necessidade do cliente

Fornecendo soluções integradas para empresas de dispositivos médicos.



Uma empresa europeia de dispositivos médicos (Empresa B) estava a desenvolver um sistema móvel de raios X de nova geração e precisava de dois tipos de componentes principais:



1. Peças usinadas com precisão: buchas de braço rotativo, trilhos-guia do detector, suportes de parafuso de avanço - tolerância ± 0,01 mm, materiais em aço inoxidável 304 e alumínio 7075.

2. Invólucros em chapa metálica: Invólucro principal, suportes do painel de controle, tampa do compartimento da bateria – superfície livre de riscos, revestimento uniforme (RAL 9003 branco), proteção IP20.



Pontos problemáticos

Desalinhamento do furo de 0,3 mm entre o invólucro de chapa metálica e o suporte usinado – impossível de montar sem retrabalho, atrasando a certificação em 2 semanas.

Diferença óbvia de cor no acabamento superficial entre os dois fornecedores, afetando a aparência do produto.

Foram necessários 10 protótipos no prazo de 6 semanas para ensaios clínicos – o modelo existente de fornecedor dividido não conseguia cumprir o prazo.

Solução
Formamos uma equipe de processos cruzados (usinagem + chapa metálica + engenheiro de qualidade médica) e concluímos o seguinte em 48 horas:
Colaboração de design e DFM

- Unificou os dados de roscas de suporte usinadas e furos de montagem em chapa metálica.

- Adicionados 2 furos de localização no gabinete de chapa metálica para alinhamento cego do conjunto.

- Especificou RAL 9003 para revestimento em pó e forneceu amostras de cores para aprovação.

Agendamento de processos integrado

- Usinagem: usinagem de 5 eixos para buchas de braço rotativo; sondagem em processo para dimensões críticas.

- Chapa: Corte a laser, dobra CNC (±0,3°), acessórios antidistorção para nervuras soldadas.

- Verificação de pré-montagem: Montagem virtual usando dados CMM antes do revestimento.

Plano de qualidade unificado

- Lista CTQ: concentricidade das peças usinadas, tolerância de posição do furo, espessura do revestimento (60‑100μm).

- Fornecido relatório de teste FAIR e de adesão de revestimento (teste de corte transversal).

Resposta rápida

- Tempo de máquina dedicado reservado; atualizações semanais de fotos; Janela de coordenação de fuso horário China-Europa.

Resultado

 Métrica

 Expectativa do cliente

 Real

 Tempo de espera

 6 semanas

 5 semanas (7 dias antes)

 Ajuste de montagem

 Espera-se retrabalho no local

 Zero retrabalho – alinhamento perfeito

 Diferença de cor (ΔE)

 < 1.5

 ΔE = 0,6 – visualmente idêntico

 Taxa de aprovação de qualidade

 98%

 99,2%

 Início do ensaio clínico

 Dentro do cronograma

 Uma semana antes
Valor Adicional

A Empresa B nos adicionou à sua lista de fornecedores preferenciais com um contrato-quadro de 2 anos (aproximadamente 4 milhões de RMB/ano).

Nossos relatórios de teste FAIR e de revestimento ajudaram B a obter a certificação CE na auditoria no local.

Construindo confiança genuína
Resultados a longo prazo

Dois novos produtos que nos foram adjudicados diretamente para desenvolvimento conjunto.

Reuniões trimestrais do QBR; obteve redução de custos de 18% ao converter algumas peças usinadas em aço inoxidável para fundição de precisão + usinagem leve.

Assinou NDA de longo prazo para proteger o design do produto B.

Costumávamos acreditar que a usinagem e as chapas metálicas deveriam ser adquiridas separadamente em lojas especializadas. Este fornecedor provou que uma solução completa não só poupa esforço de coordenação, mas também entrega peças qualificadas mais cedo. Sua equipe de engenharia melhorou proativamente nosso projeto – uma capacidade rara na indústria de dispositivos médicos.

Gerente de compras XXX
